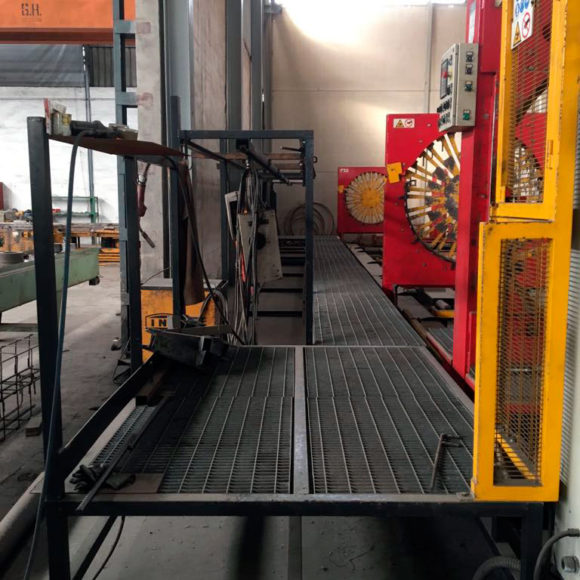

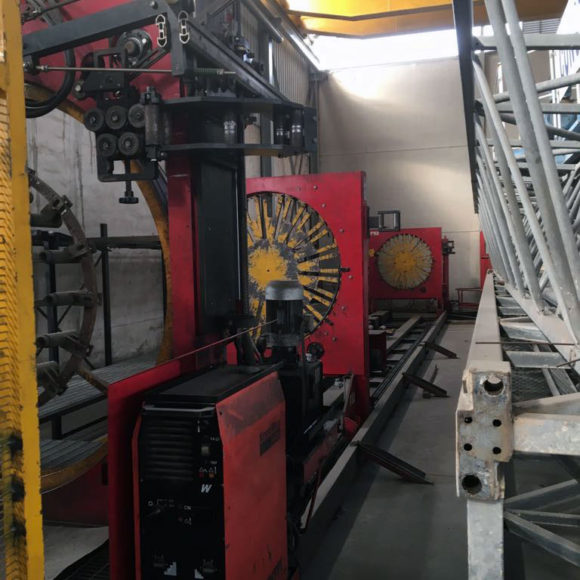

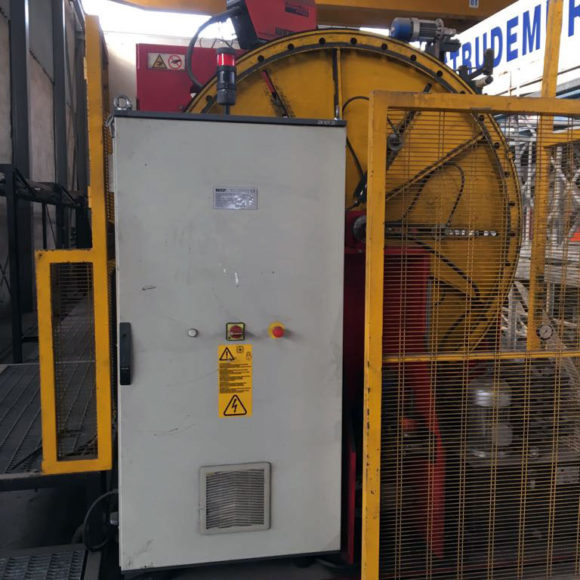

N° 1 Gabbiatrice  MEP GAM 1500 anno 2005

  • LUNGHEZZA DI LAVORO
    almeno 2400 mm – 96 ”
    Massima 12.000-24.000 mm 39′-4″ – 78’9
  • LAVORO cilindrico di diametro
    minimo di 200 mm con saldatura automatica * – 8 ”
    minima 100 mm con saldatura manuale * – 4″
    massimo 1500 mm – 5 ‘
  • DIAMETRO travi longitudinali
    minimo / diametro massimo delle barre longitudinali: cilindrico Ø 8 – Ø 32 mm # 2 – # 1
    minimo / diametro massimo delle barre longitudinali: poligonale gabbia Ø 8 – Ø 20 mm # 2 – # 6
  • Numero di bar
    bar massimo Ø 32 mm – # 10 (cilindrico) 26
  • DIAMETRO FILO COIL
    minimo / diametro massimo delle barre longitudinali: cilindrica gabbia Ø 6 – Ø 16 mm # 2 – # 5
    minimo / diametro massimo delle barre longitudinali: poligonale gabbia Ø 6 – Ø 12 mm # 2 – # 4
  • Anno 2004
  • ———————————————————————

          English

Gabbiatrice MEP GAM 1500

WORK LENGTH
At least 2400 mm – 96 ”
Maximum 12,000-24,000 mm 39′-4 “- 78’9
Cylindrical diameter WORK
Minimum 200 mm with automatic welding * – 8 ”
Minimum 100 mm with manual welding * – 4 ”
Maximum 1500 mm – 5 ‘
DIAMETER longitudinal beams
Minimum / maximum diameter of longitudinal bars: cylindrical Ø 8 – Ø 32 mm # 2 – # 1
Minimum / maximum diameter of longitudinal bars: polygonal cage Ø 8 – Ø 20 mm # 2 – # 6
Number of bars
Max. Bar 32 mm – # 10 (cylindrical) 26
COIL FILM DIAMETER
Minimum / maximum diameter of the longitudinal bars: cylindrical cage Ø 6 – Ø 16 mm # 2 – # 5
Minimum / maximum diameter of longitudinal bars: polygonal cage Ø 6 – Ø 12 mm # 2 – # 4
Year 2004
